Linux搭建FreeRTOS开发环境

Qemu^[1]是一个通用且开源的虚拟机平台，可以虚拟不同类型的硬件以供软件上的开发调试，比如ARM架构的Cortex-M3系列或者RISC-V架构。本文以Cortex-M3内核为例，基于Ubuntu 20.04(WSL2)搭建FreeRTOS开发环境，演示最基础的Qemu用法。STM32F103系列的CPU内核就是Cortex-M3

1.准备

1.1 安装qemu

1	`sudo apt install qemu-system -y`

1.2 安装arm编译调试工具链

1	`sudo apt install gcc-arm-none-eabi -y`

Ubuntu软件默认安装在/usr/bin路径下，即arm-none-eabi-gdb的位置是/usr/bin/arm-none-eabi-gdb，用于后续启动调试。也可以通过命令which arm-none-eabi-gdb查询其安装位置。

1.3 其余安装

1	`sudo apt install git libglib2.0-dev libfdt-dev libpixman-1-dev zlib1g-dev ninja-build bison flex libncurses5 libncursesw5-dev -y`

1.4 创建工作区

1	`mkdir ~/qemu/ && cd ~/qemu`

1.5 下载FreeRTOS

1	`git clone https://github.com/FreeRTOS/FreeRTOS.git`

1.6 下载FreeRTOS Kernel

1	`cd FreeRTOS/FreeRTOS/Source && git clone https://github.com/FreeRTOS/FreeRTOS-Kernel`

1.7 移动Kernel到Source目录

该步非常重要，如果Source目录下没有FreeRTOS Kernel的源码，则FreeRTOS无法编译运行

1	`cd FreeRTOS-Kernel && mv * ..`

2.VSCode编译运行

2.1 进入工作区

1	`cd ~/qemu/FreeRTOS/FreeRTOS/Demo/CORTEX_MPS2_QEMU_IAR_GCC && code .`

2.2 C/C++配置

Ctrl + Shift + P选择C/C++ Edit Configurations(JSON)生成C/C++配置，否则运行QEMU报错且VSCode无法正常跳转识别头文件。

▶

c_cpp_properties.json

{
    "configurations": [
        {
            "name": "Linux",
            "includePath": [
                "${workspaceFolder}/**",
                "~/qemu/FreeRTOS/FreeRTOS/Source/**",
                "~/qemu/FreeRTOS/FreeRTOS/Demo/Common/**"
            ],
            "defines": [],
            "compilerPath": "/usr/bin/gcc",
            "cStandard": "c17",
            "cppStandard": "gnu++14",
            "intelliSenseMode": "linux-gcc-x64"
        }
    ],
    "version": 4
}

2.3 调试配置

确保launch.json文件中的miDebuggerPath为arm-none-eabi-gdb的安装路径

▶

launch.json

{
    // Use IntelliSense to learn about possible attributes.
    // Hover to view descriptions of existing attributes.
    // For more information, visit: https://go.microsoft.com/fwlink/?linkid=830387
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Launch QEMU RTOSDemo",
            "type": "cppdbg",
            "request": "launch",
            "program": "${workspaceFolder}/build/gcc/output/RTOSDemo.out",
            "cwd": "${workspaceFolder}",
            "miDebuggerPath": "/usr/bin/arm-none-eabi-gdb",
            "miDebuggerServerAddress": "localhost:1234",
            "stopAtEntry": true,
            "preLaunchTask": "Run QEMU"
        }
    ]
}

2.4 启动调试

F5启动调试(自动编译)，断点自动暂停在main入口处，再按F5运行程序，切换TERMINAL选项卡查看打印情况

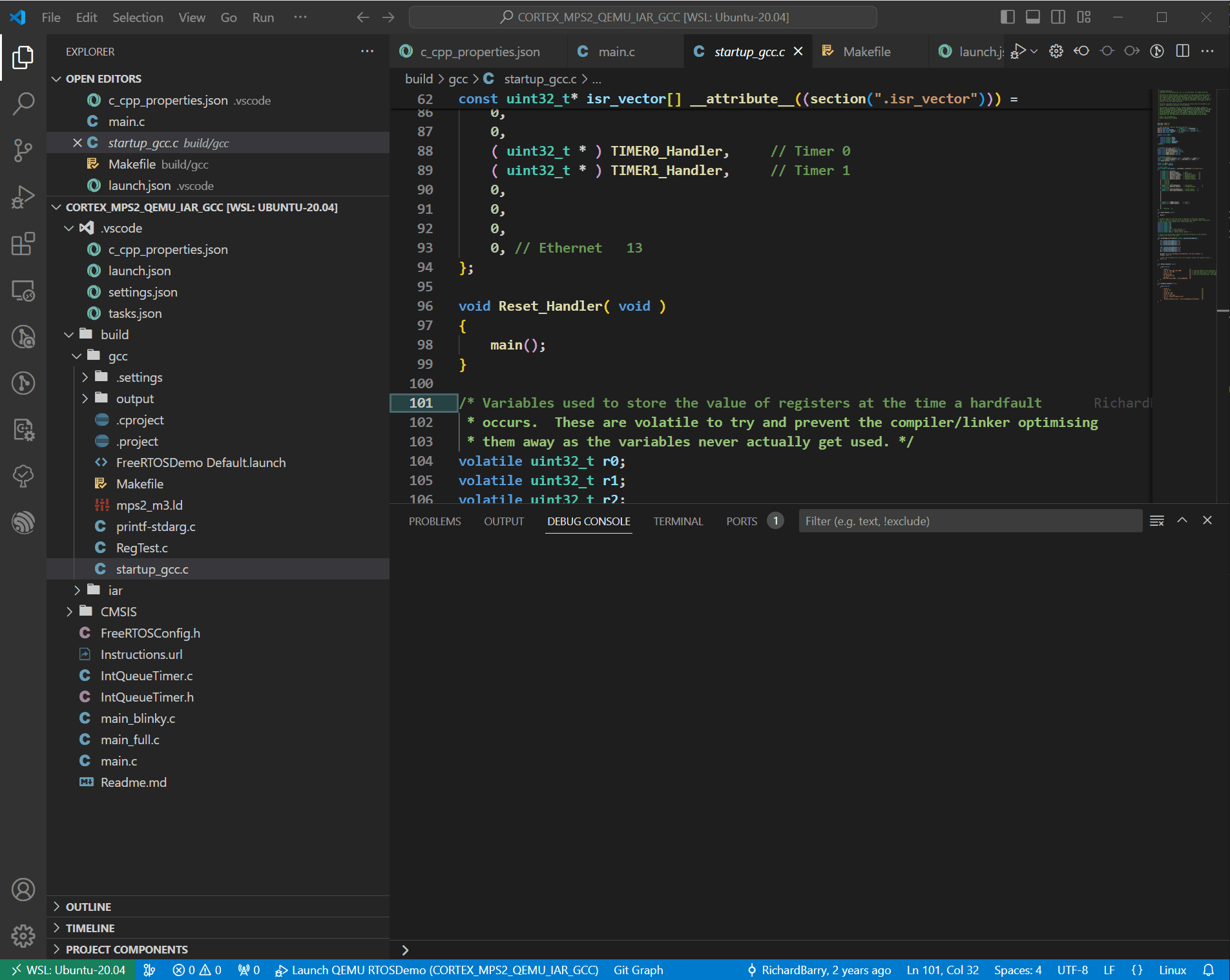

F5启动调试

如果arm-none-eabi-gcc提示error while loading shared libraries: libncurses.so.5: cannot open shared object file: No such file，则为libncurses.so.5创建软连接

查找/usr目录下所有libncursesw.so文件

1	`find /usr -name "libncursesw.so*"`

创建软连接

1	`ln -s /usr/lib/x86_64-linux-gnu/libncursesw.so.6.2 /usr/lib/x86_64-linux-gnu/libncursesw.so.5`

3.程序分析

该FreeRTOS的Demo创建了两个任务，一个定时器以及一个先进先出队列

发送任务prvQueueSendTask，每200ms往队列xQueue发送一个消息
定时器xTimer设置为自动重载，每2000ms进入一次定时器回调，在回调中往队列xQueue发送一个消息
接收任务prvQueueReceiveTask，循环等待队列xQueue的消息，收到消息则判断消息的类型并进行打印

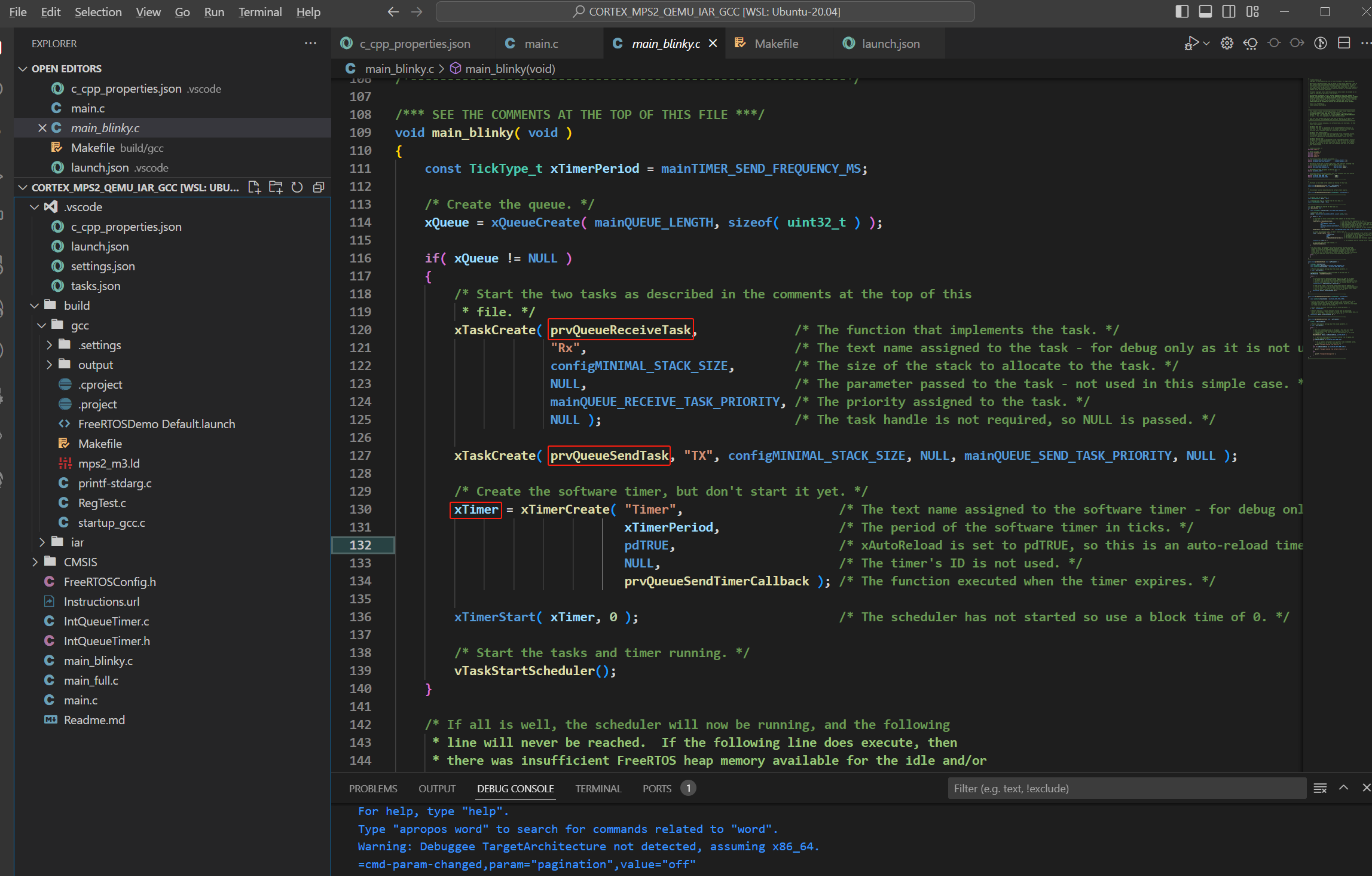

程序分析

4.增加日志打印

复制debug_log.h和debug_log.c到Demo根目录，文件来源于终端彩色打印

在main_blinky.c文件中导入头文件#include "debug_log.h"
将prvQueueReceiveTask函数中的printf更换成DBG_LOGI和DBG_LOGW，运行效果如下

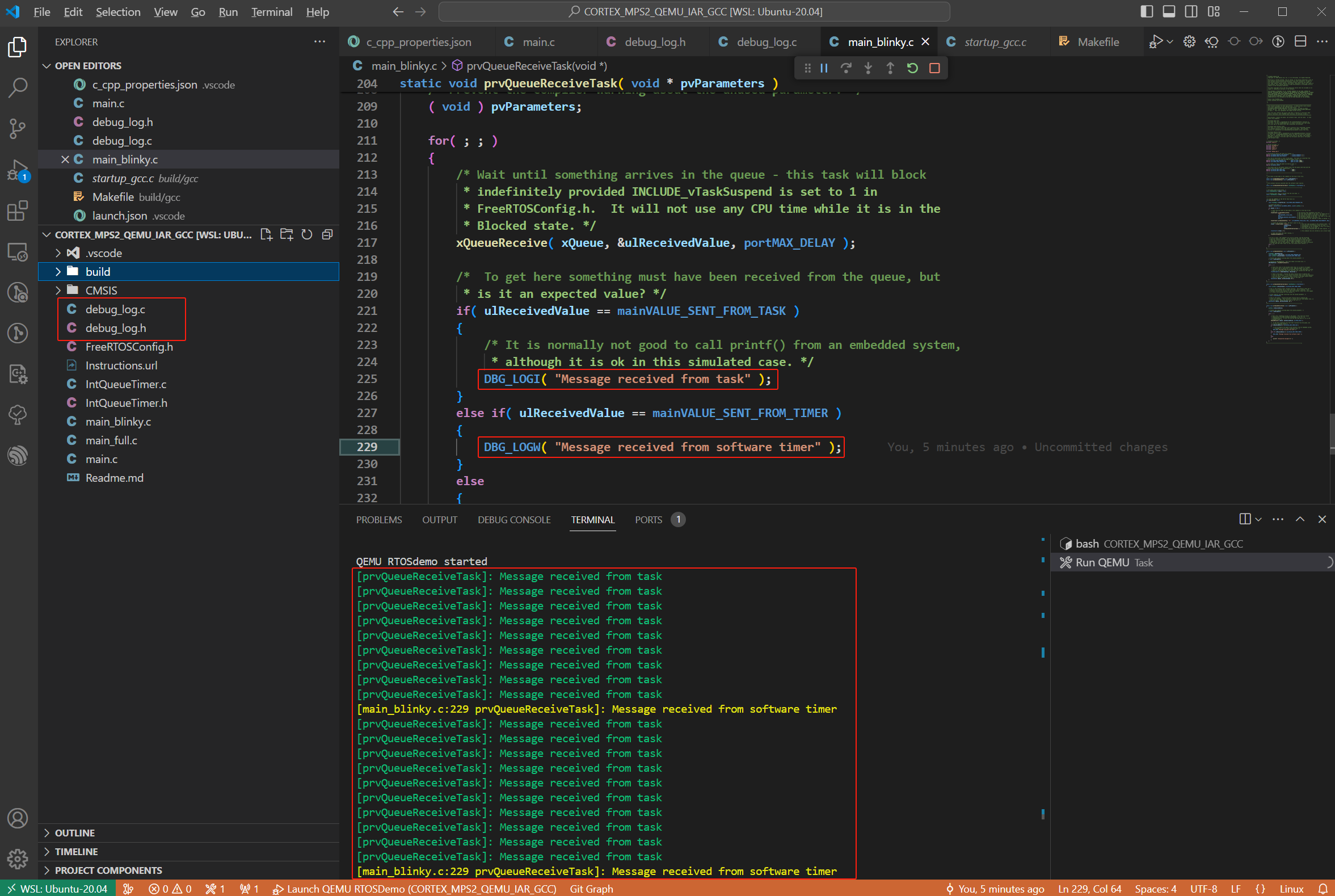

彩色日志打印效果

5.内存泄露分析

在prvQueueReceiveTask函数里的if( ulReceivedValue == mainVALUE_SENT_FROM_TASK )条件，该条件接收来自发送队列发送的消息，将该条件下的内容修改为以下的代码，分析内存泄露的情况

// 打印队列接收的消息和当前的可用的堆空间
DBG_LOGI( "Message received from task, FreeHeap = %d", xPortGetFreeHeapSize());
// 申请一个Char空间
char *ch = (char *)pvPortMalloc(sizeof(char));
// 释放空间
vPortFree(ch);

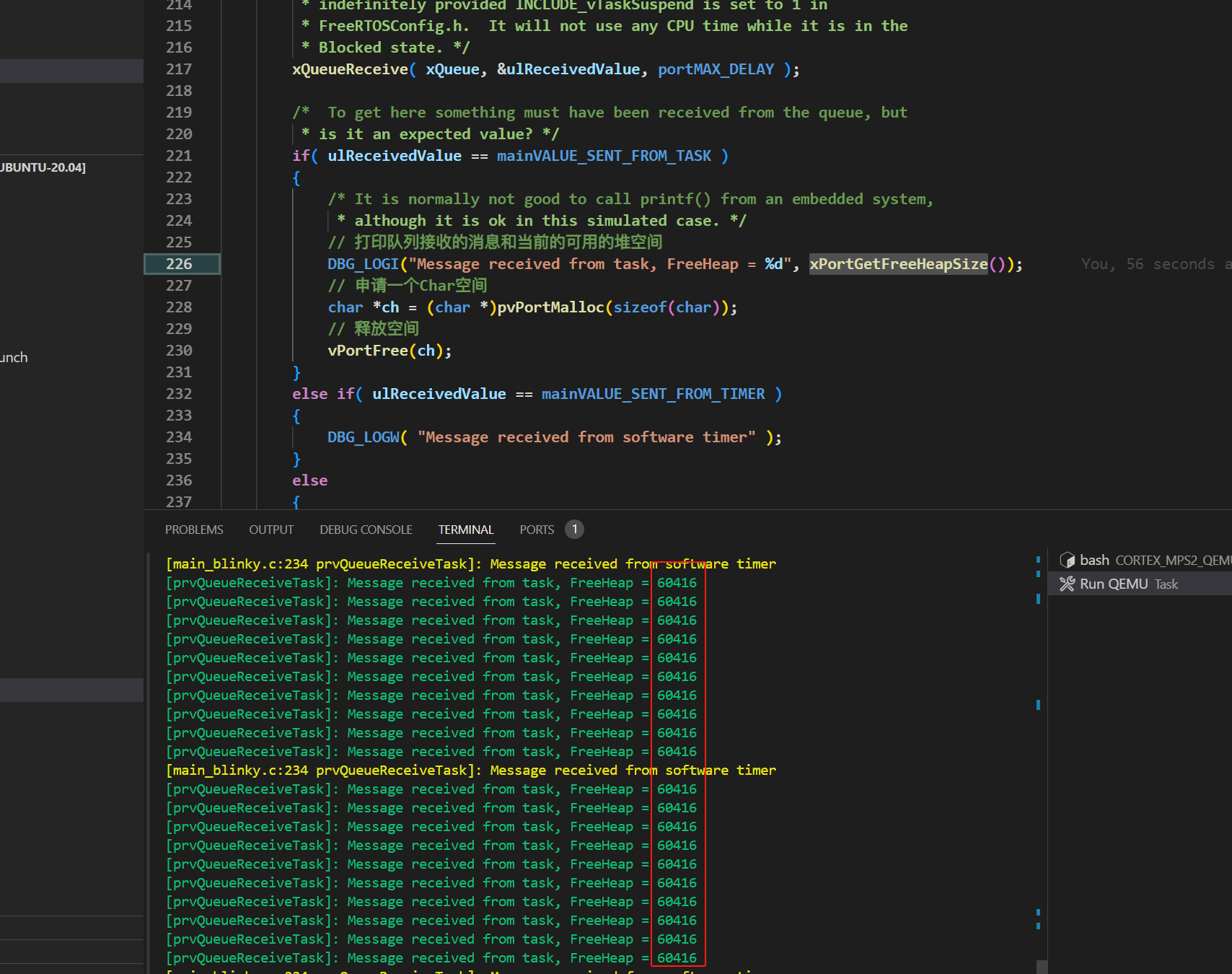

没有发生内存泄露

从上面打印可用的堆空间来看，程序没有发生内存泄露。如果只申请不释放，也就是注释vPortFree(ch);这句代码，重新编译运行应该能够看到可用堆空间不断减少，也就是发生了内存泄露

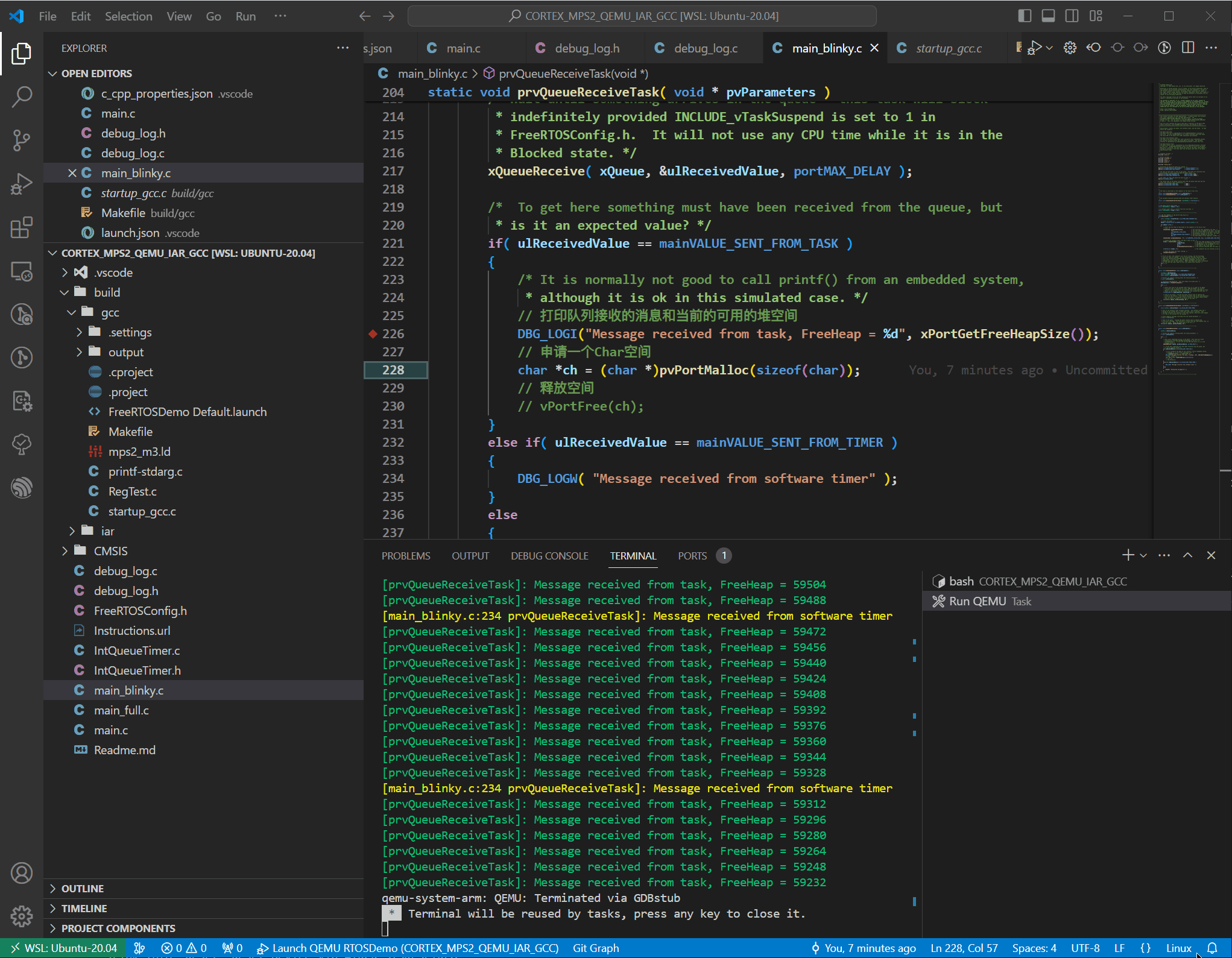

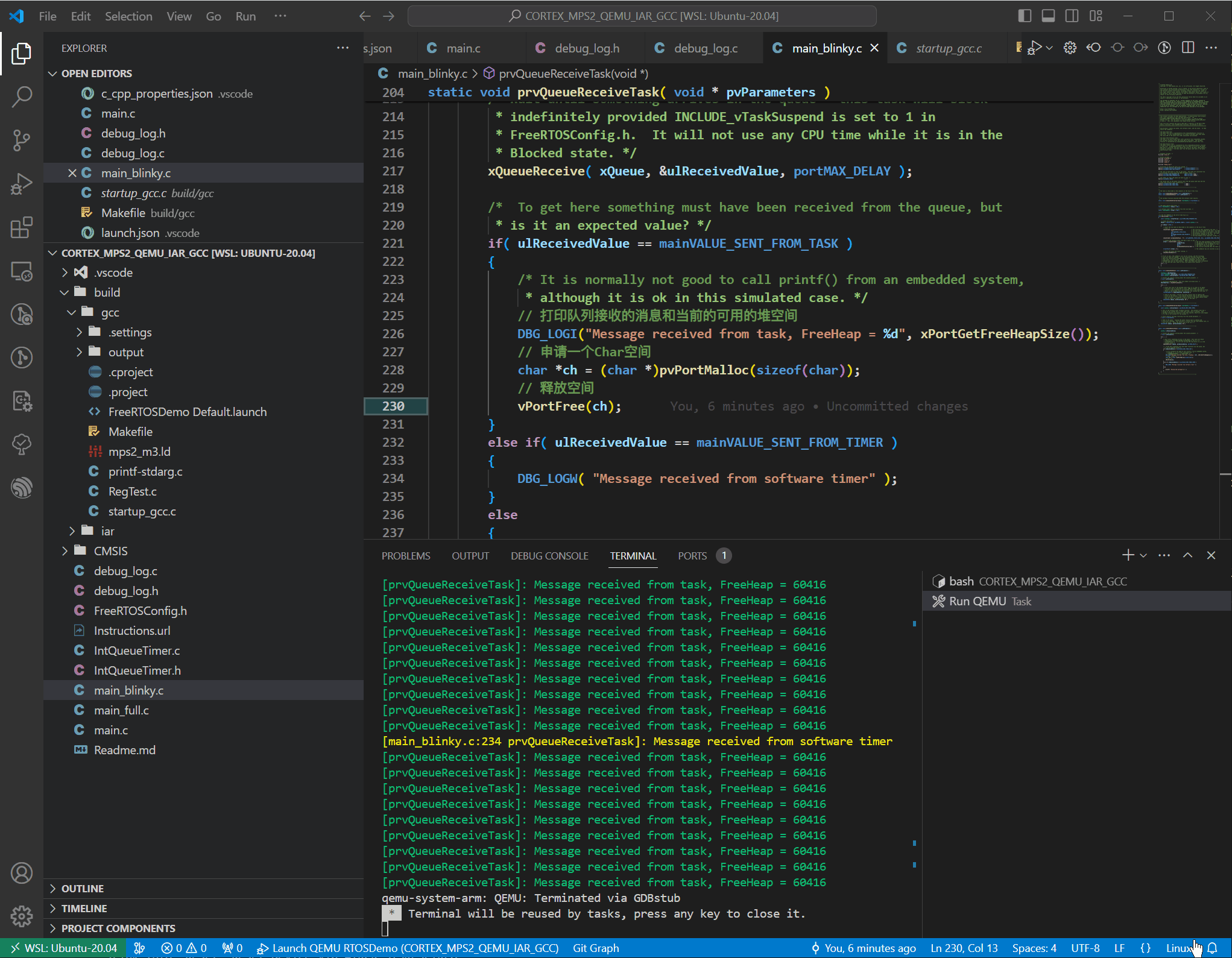

发生内存泄露的打印

在打印处添加记录点Add Logpoint, 输入以下表达式，同样可以判断出内存泄露。

1	`FreeHeap = {xPortGetFreeHeapSize()}`

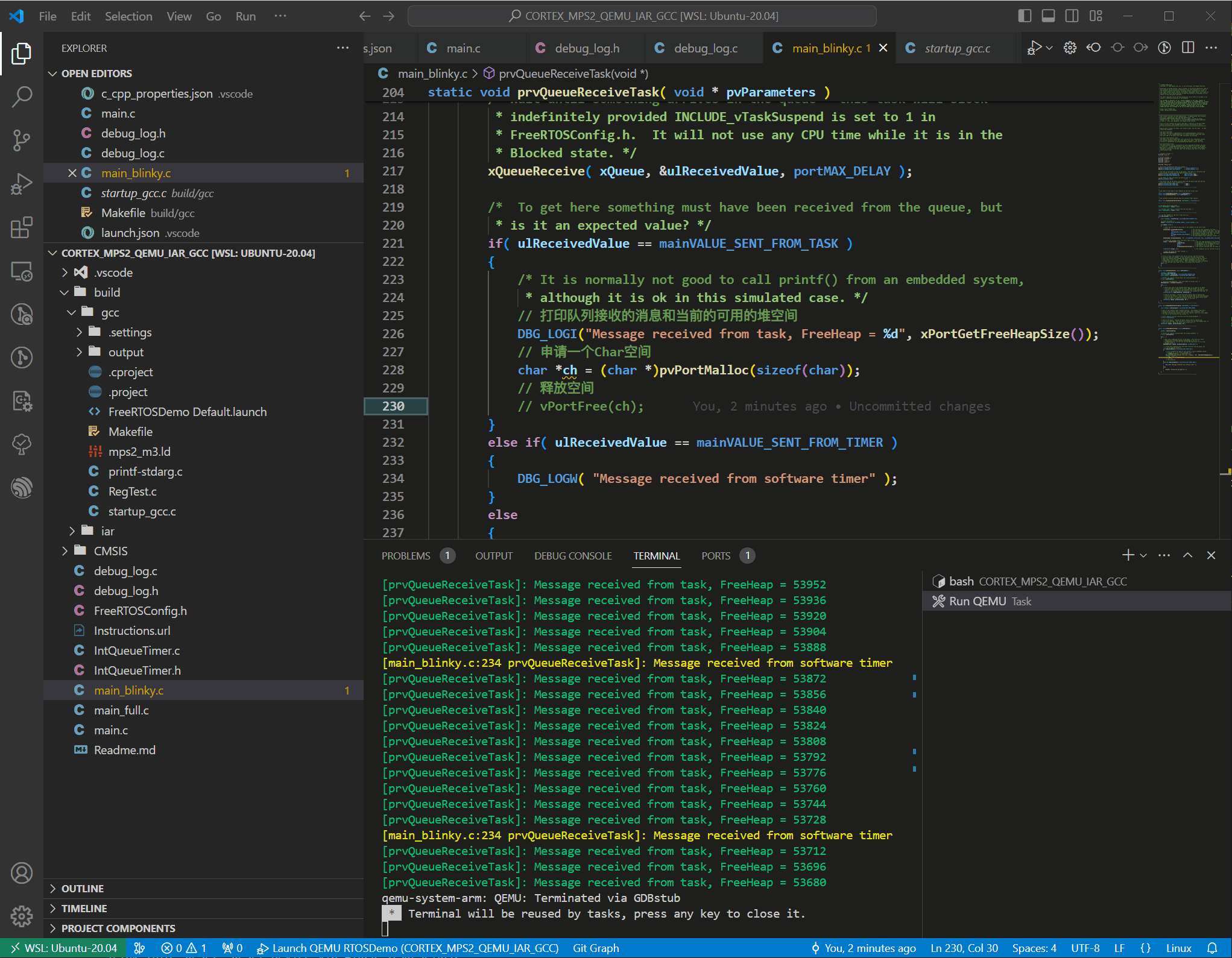

控制台监控记录点

增大申请的空间，能够更快地观察到内存泄露到最后的结果

1	`char ch = (char )pvPortMalloc(sizeof(char) * 1024 * 10);`

内存泄露最终结果

6.定时器分析

在prvQueueReceiveTask函数里的if( ulReceivedValue == mainVALUE_SENT_FROM_TIMER )条件，该条件接收来自定时器中断发出的消息，将该条件下的内容改为以下的代码，粗略分析定时器的重载时间

// 定义上次消息达到的时间(静态定义，因此只会初始化一次)
static int last_time = 0;
// 获取当前时间(1tick = 1ms)并减去上次记录的时间，也就是定时器的重载时间
int actual_period = xTaskGetTickCount() - last_time;
// 打印定时器信息
DBG_LOGW( "Message received from software timer, period = %d", actual_period);
// 保存当前时间
last_time = xTaskGetTickCount();

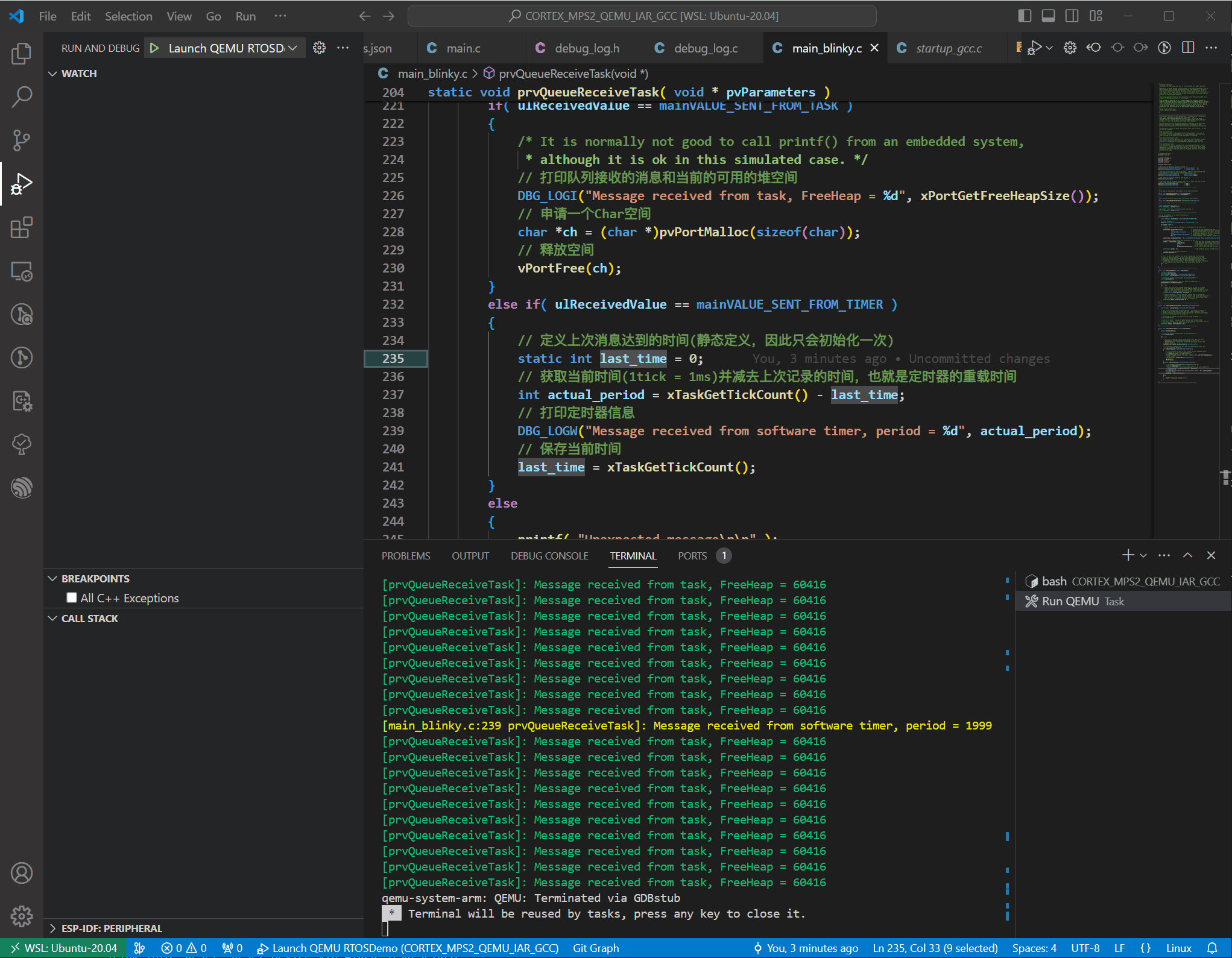

定时器分析

根据Watch窗口的值以及终端打印的值，任务接收到定时器消息的间隔是1999ms或2000ms

7.cJSON内存管理

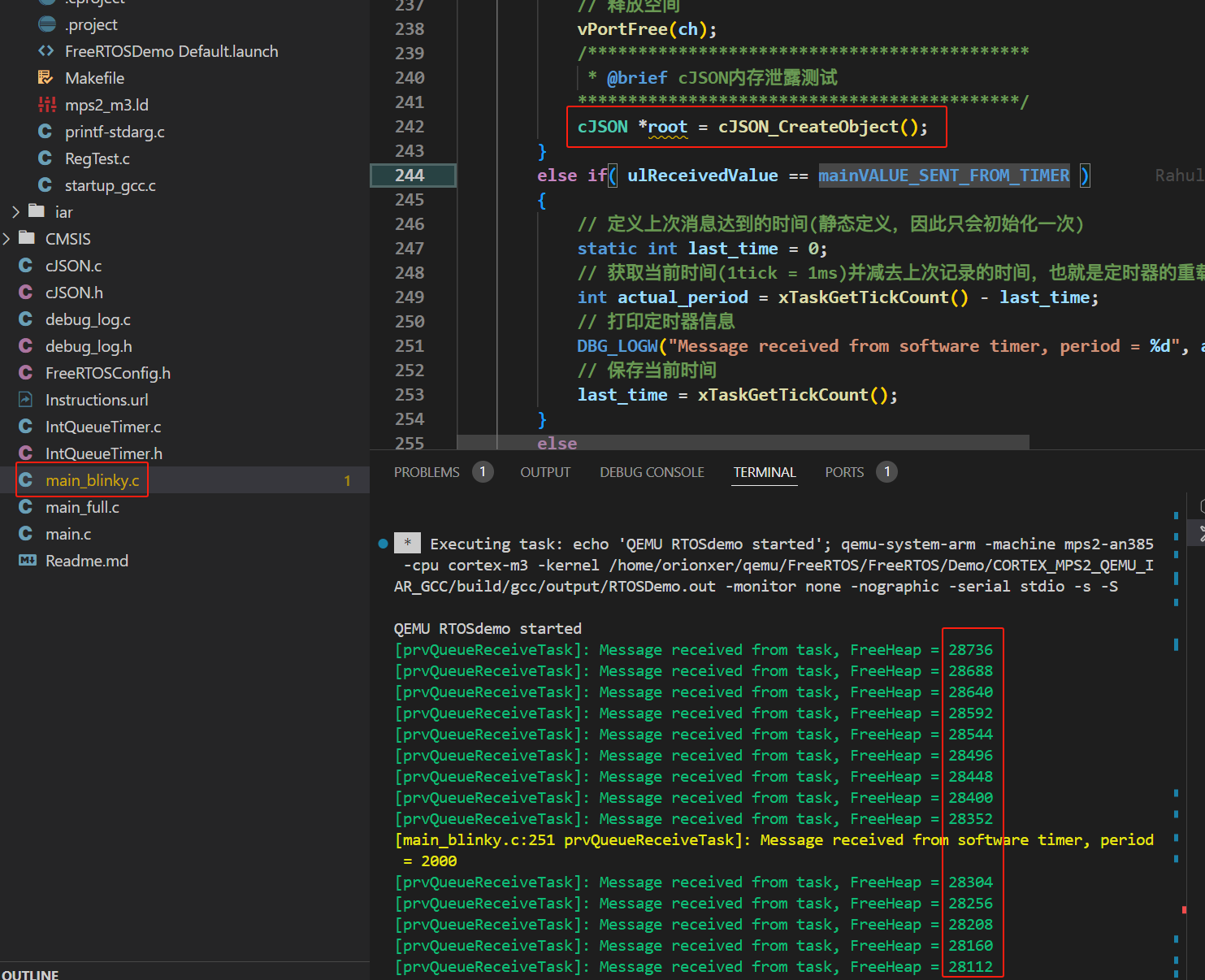

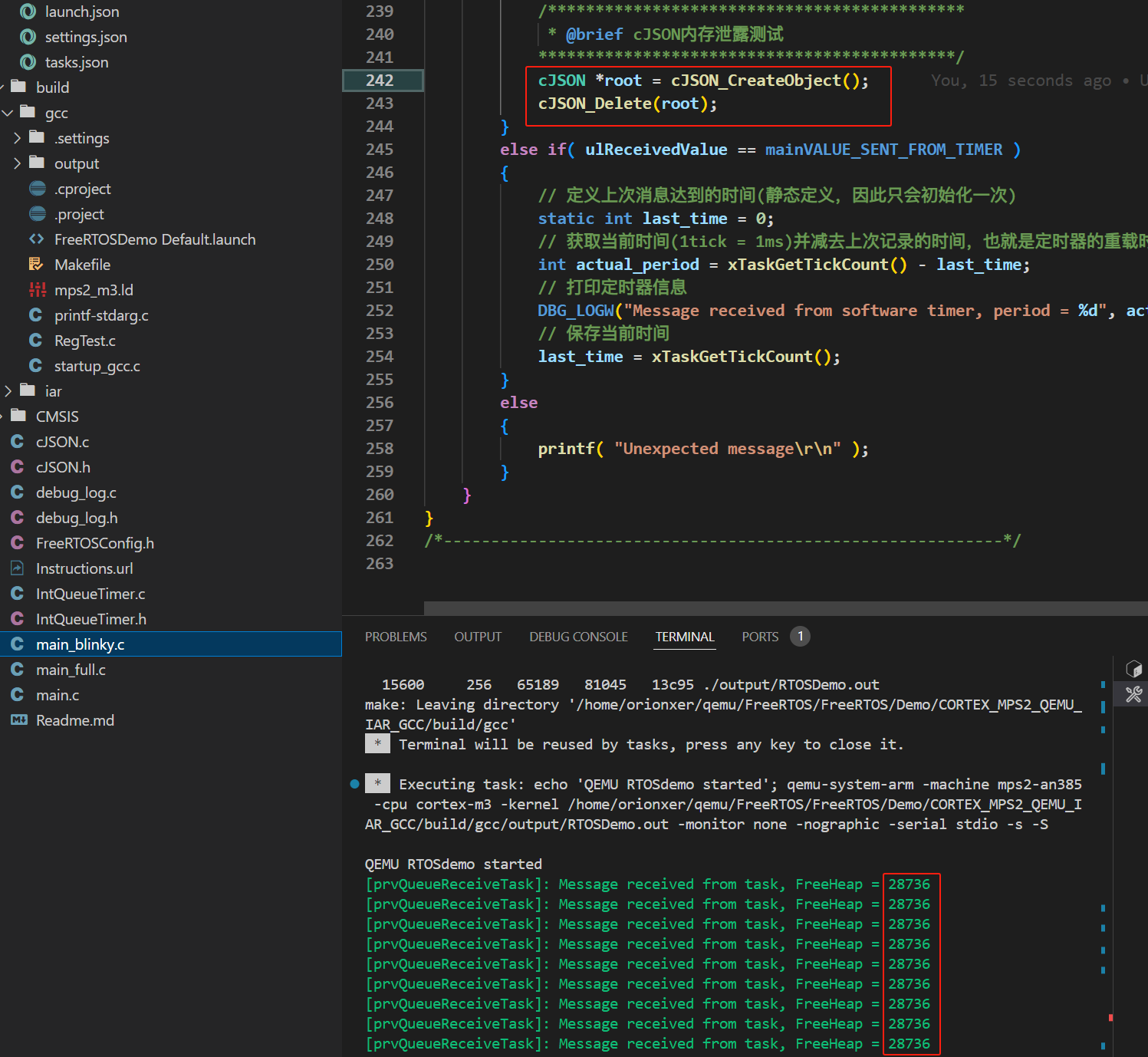

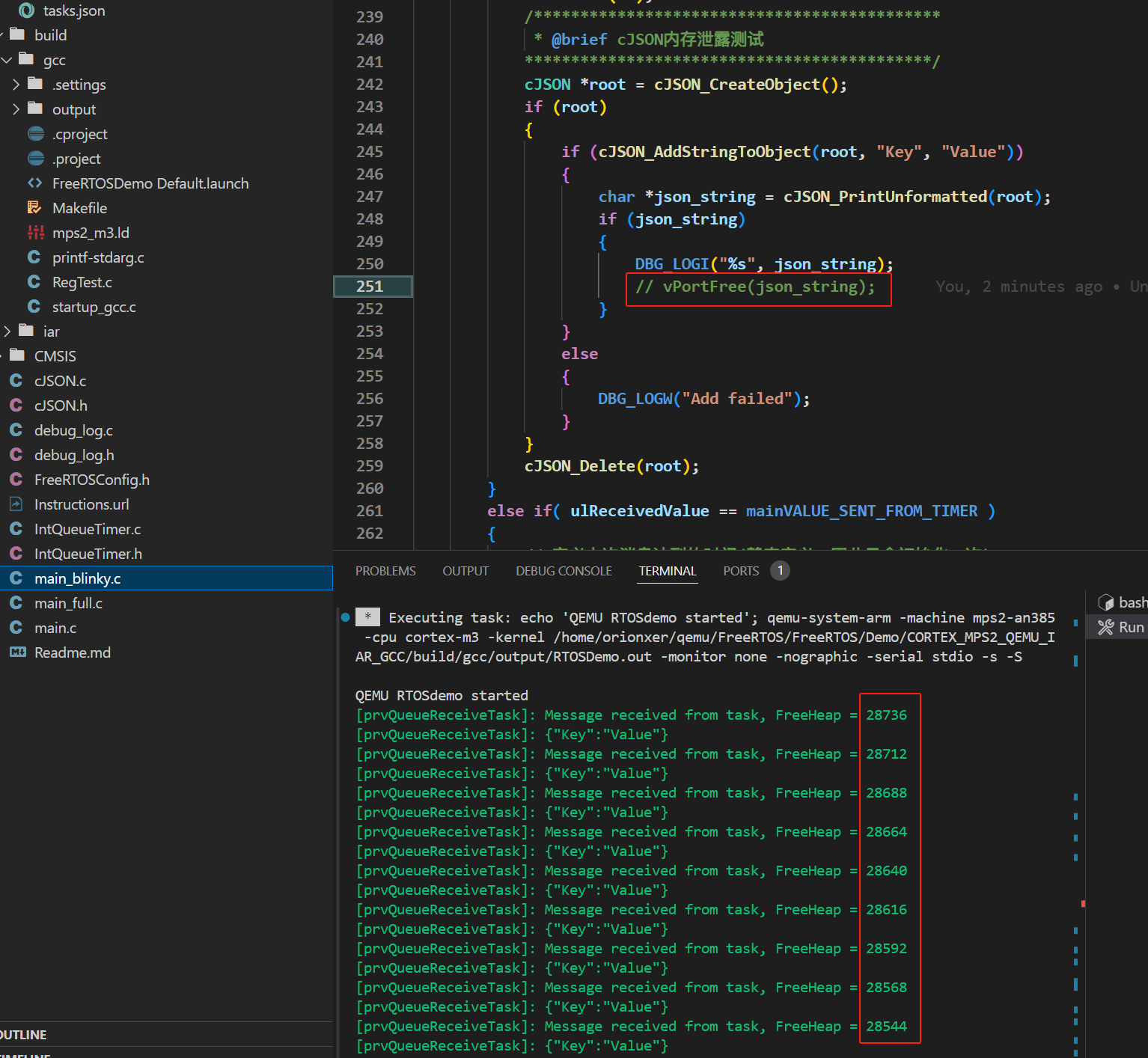

FreeRTOS添加cJSON库，并尝试分析内存泄露的状况

cJSON是一个非常流行的轻量级的JSON解析器，只需要一个头文件和源文件就可以使用。但是其节点的创建以及回收默认使用的是C语言中的malloc和free，随着程序逻辑复杂度增加，一旦节点没有被正确回收就会发生内存泄露的情况，且难以定位调试。通过FreeRTOS的堆内存管理的方式，可以有效判断在使用cJSON时是否发生了内存泄露。

7.1 导入cJSON文件

根据该cJSON官方Github地址^[4]下载cJSON.h和cSJON.c文件

复制到main_blinky.c同级目录下
在Makefile文件中，增加编译选项-lm且将cSJON.c加入编译
禁用malloc警告函数，否则编译不通过
增加任务深度，否则调用cJSON函数极容易出现Stack overflow in Rx的栈溢出错误

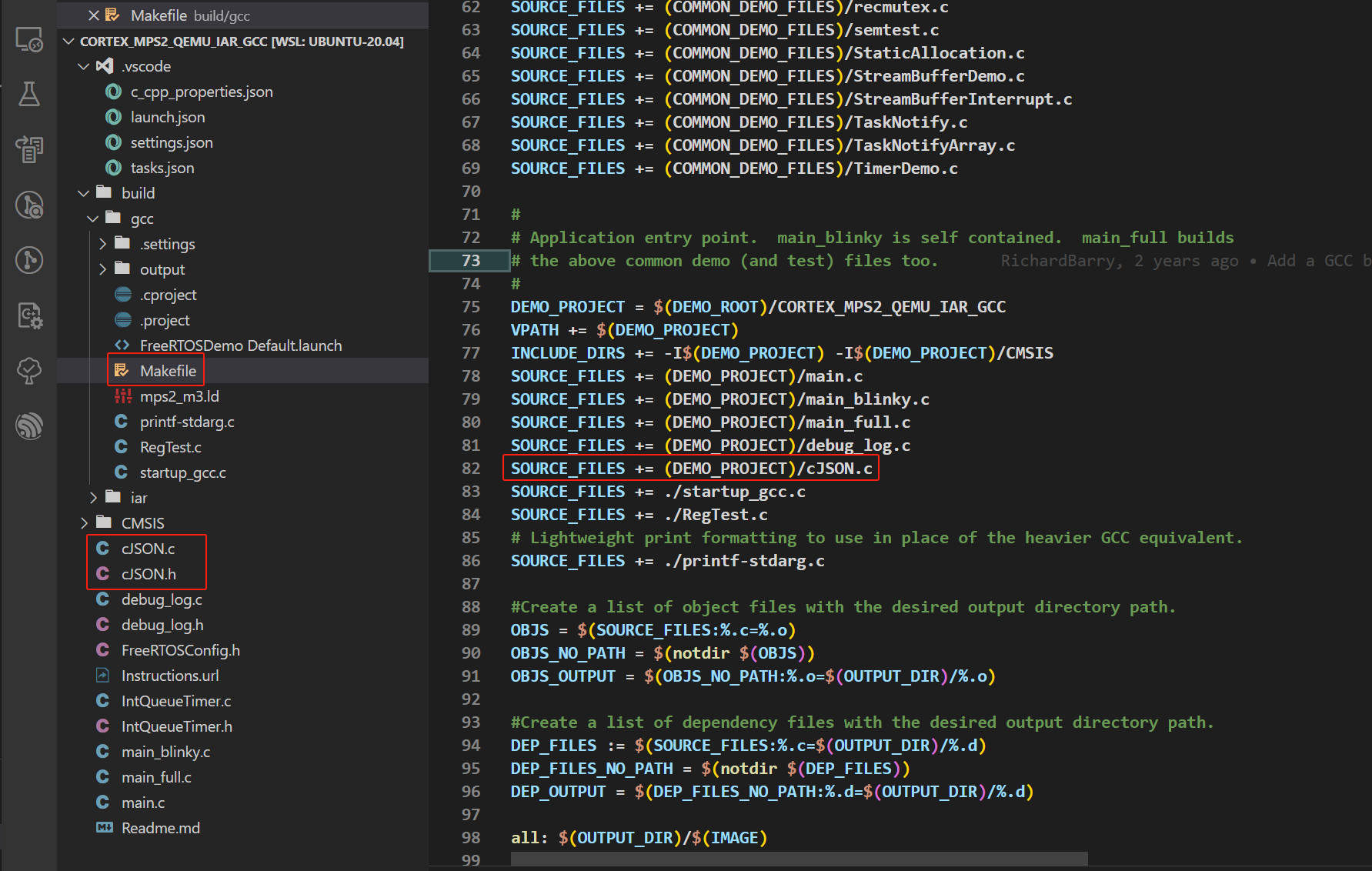

cJSON.c加入编译

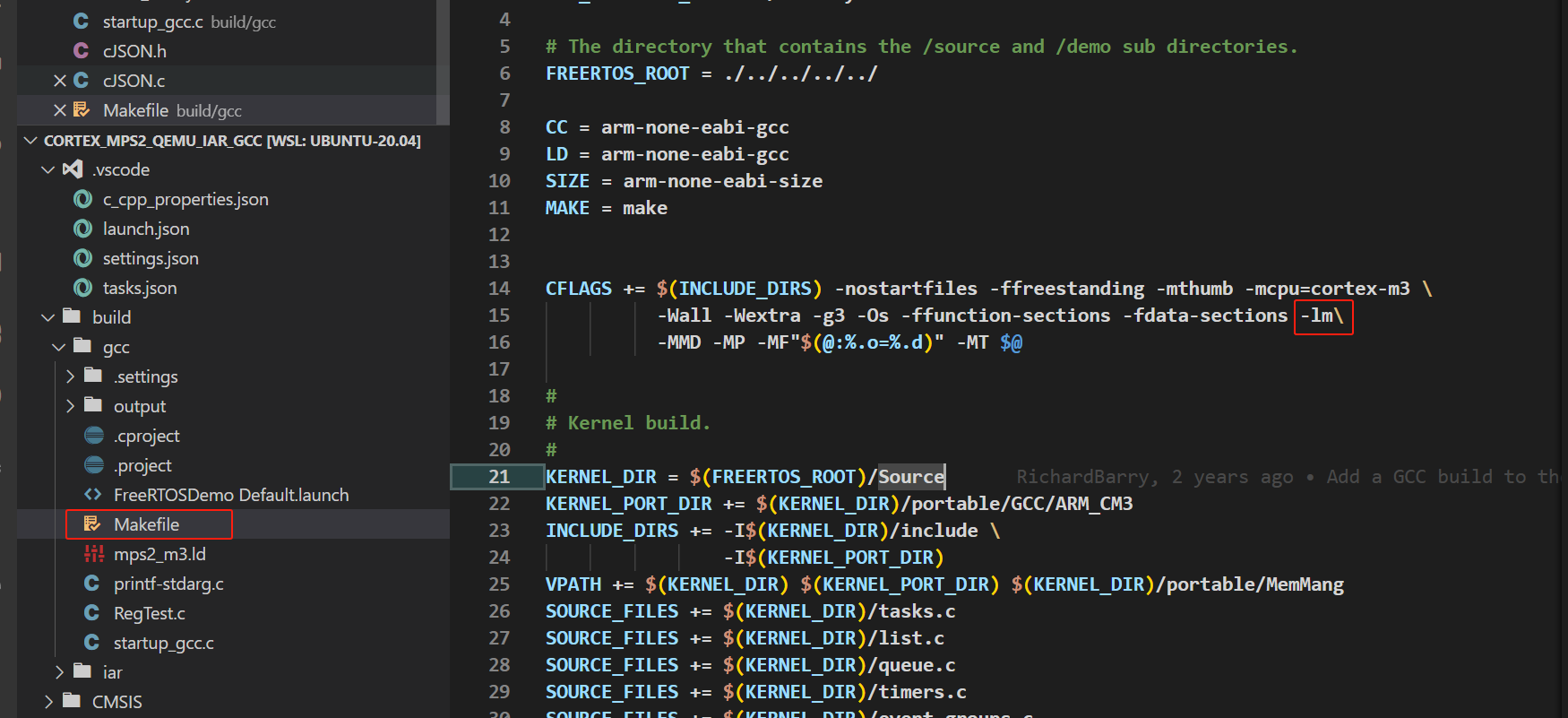

增加编译选项

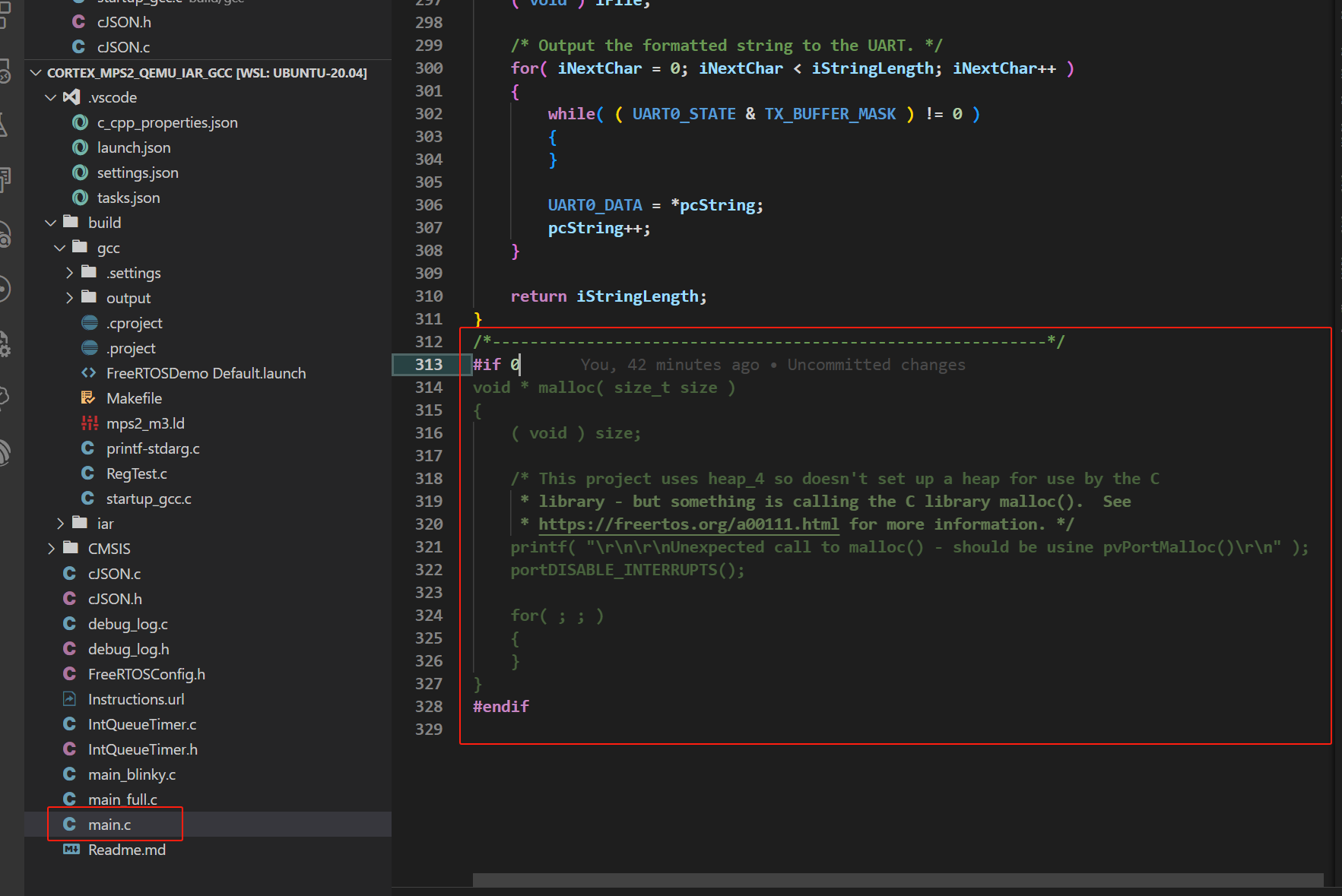

禁用malloc警告

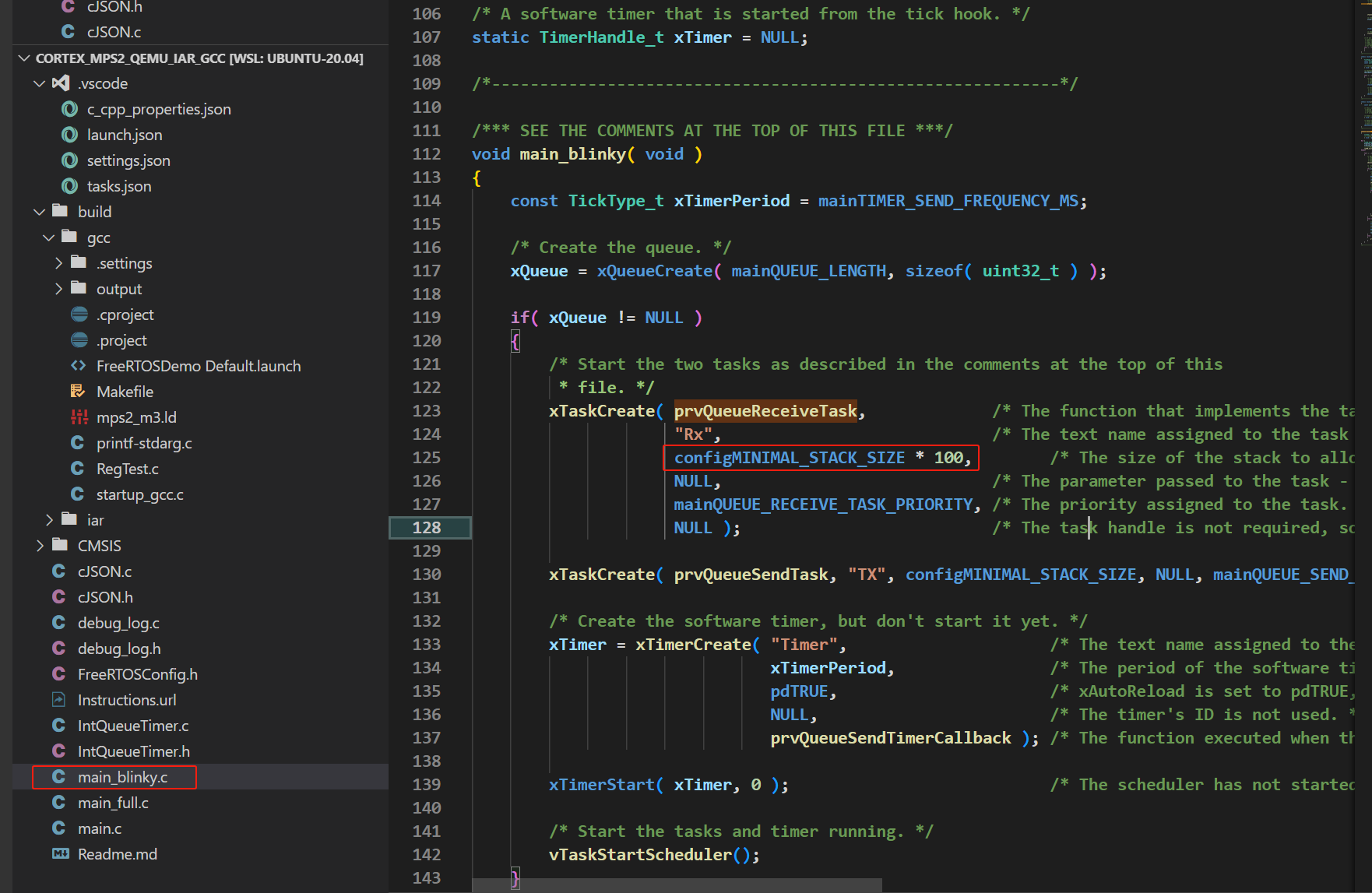

增加任务深度

7.2 注册FreeRTOS内存管理函数

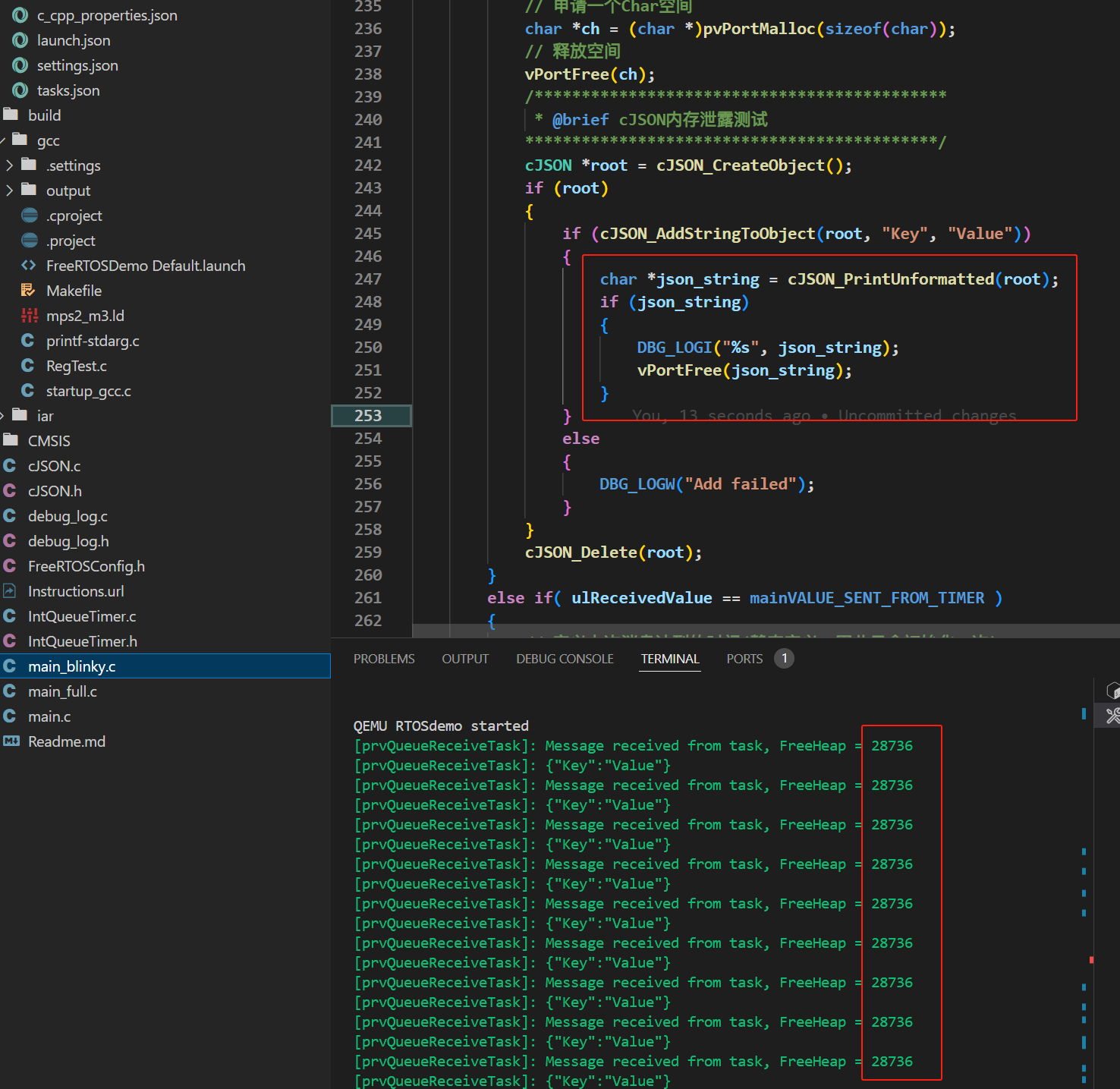

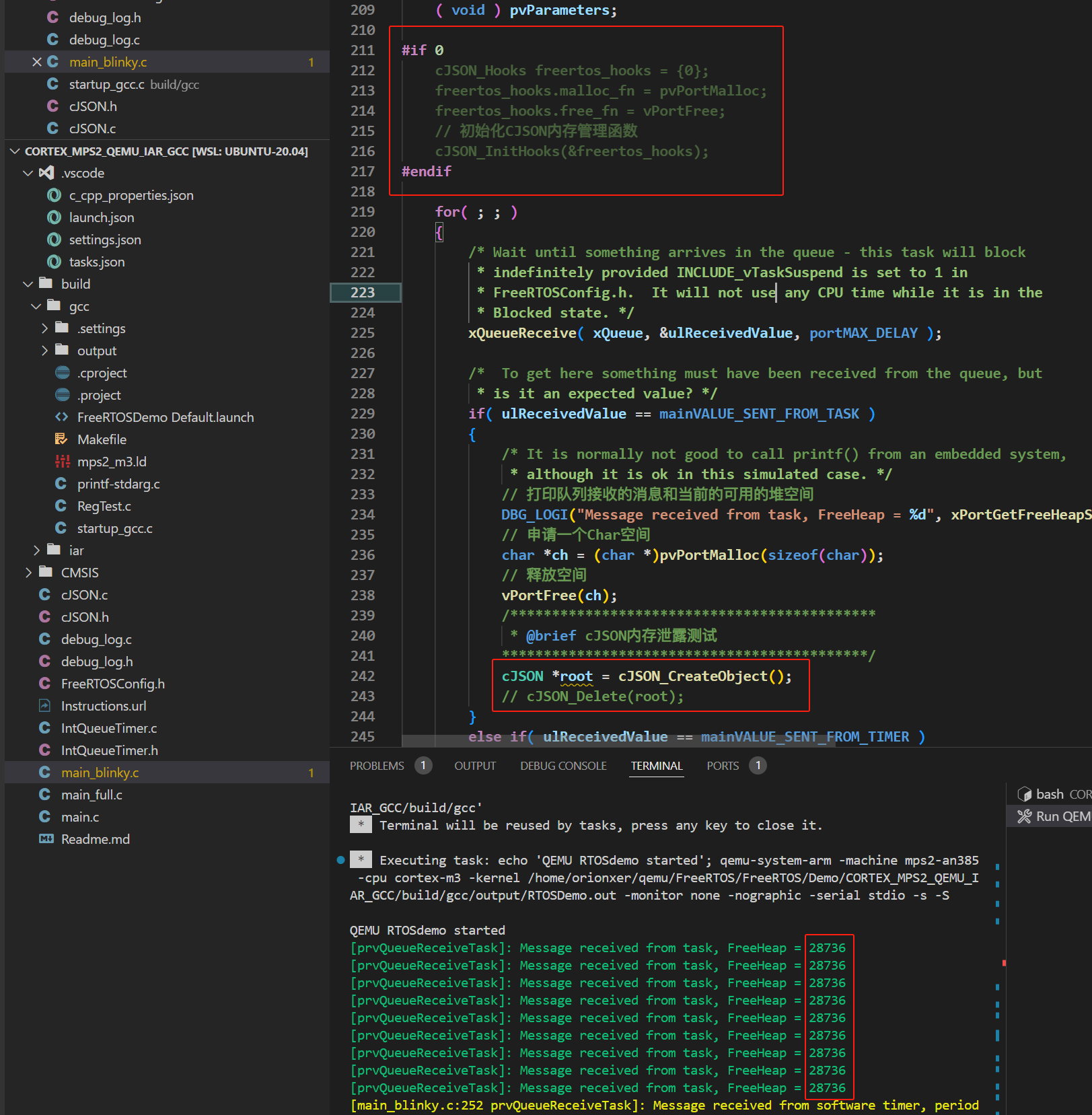

在实际使用cJSON功能函数之前，将FreeRTOS的内存管理函数注册给cJSON的内存管理函数，则通过检测xPortGetFreeHeapSize()函数返回值就能够快速判断出cJSON是否存在内存泄露。

#if 1
    cJSON_Hooks freertos_hooks = {0};
    freertos_hooks.malloc_fn = pvPortMalloc;
    freertos_hooks.free_fn = vPortFree;
    // 初始化CJSON内存管理函数
    cJSON_InitHooks(&freertos_hooks);
#endif
